远传水表的RS-485接口，简单来说，就是它用来和数据采集器通信的“嘴巴”，标准是RS-485，核心是差分信号传输，抗干扰强，能连很多表，适合长距离传输。
一、核心定义与电气特性
1、信号传输方式：采用差分信号传输，通过两根信号线（A和B）之间的电压差来表示逻辑状态，有效抑制共模干扰，抗噪声能力强。
2、逻辑电平定义：
①正逻辑电平：+2V 至 +6V（表示逻辑“1”）
②负逻辑电平：-2V 至 -6V（表示逻辑“0”）
3、接口类型：通常为9针接口（DB-9），其中3号脚（A-）和8号脚（B+）为信号线。
二、主要要求与规范
- 通信方式：半双工，同一时间只能发送或接收数据。
- 驱动能力：支持32个单位负载，可连接多达32台设备。
- 传输距离与速率：
- 最大传输距离：标准值4000英尺（约1200米），实际可达3000米。
- 传输速率：最高10Mbps，但速率越高距离越短。
- 电气参数：
- 共模输入电压范围：-7V 至 +12V。
- 差模输入电压：大于0.2V。
- 驱动输出电压：在负载阻抗54Ω时，为1.5V至5V。
- 接线规范：
- 线缆：使用屏蔽双绞线，屏蔽层单端接地。
- 终端电阻：总线两端各加一个120Ω终端电阻。
- 电源：通常为12V，需注意线路压降。
三、实际应用注意事项
- 接线顺序：A和B线必须同序，反接会导致通信失败。
- 总线拓扑：采用手拉手总线型，禁止星型连接。
- 终端电阻：确保总线两端各有一个120Ω终端电阻，否则信号会反射。
- 电源管理：长距离传输时需考虑压降，必要时分段供电或加粗线径。

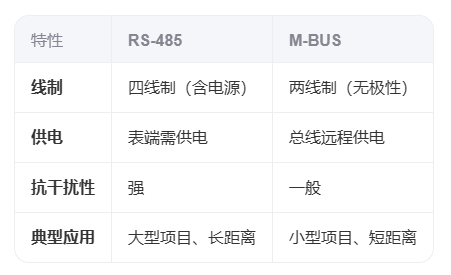

四、与M-BUS接口的对比
总结：RS-485接口是远传水表实现可靠、远距离通信的关键，接线时务必注意A/B线顺序和终端电阻的配置。
