便携式超声波流量计：工作原理与测量技术详解

便携式超声波流量计是一种利用超声波技术测量流体流量的设备，具有非接触、高精度和便携性等特点。下面我将从工作原理、测量方法和便携式设计特点三个方面进行详细说明。

一、核心工作原理

便携式超声波流量计主要基于两种测量原理：

1、时差法(Transit-Time Method)‌

这是最常用的测量方式，适用于洁净液体如水、油类等。
·原理：安装在管道上下游方向的两个超声波传感器轮流发射和接收超声波信号。当液体流动时，顺流方向的声波传播速度会加快，逆流方向的传播速度则减慢。
通过比较顺流与逆流之间的"到达时间差"来计算流速，计算公式为：Δt = (t_up - t_down)/2 ∝ v，其中Δt为时间差，v为液体流速。
·优点：精度高(可达±1%)，安装简单，可非接触夹装‌。

2、多普勒法(Doppler Method)‌

适用于含有气泡或固体颗粒的流体如污水、浆液等。
·原理：超声波信号在传入液体时，会遇到悬浮颗粒或气泡，这些反射物将超声波反射回接收器。如果介质流动，反射波会发生频率偏移(多普勒效应)。
通过测量反射波的频率变化，可推算出流体流速。
·优点：可测含固液体，测量不受管材限制，对介质清洁度要求低‌。

二、便携式设计特点

便携式超声波流量计在传统超声波流量计基础上进行了优化设计，具有以下显著特点：

1、微功耗设计‌

采用低功耗电路设计，延长电池使用寿命，特别适合野外或无法接入电源的场合使用。
这种设计减少了因过热或电源问题导致的故障风险‌。

2、全数字信号处理技术‌

对接收到的超声波信号进行高精度、低噪声处理，提高测量精度。
可实现多种信号处理算法如滤波、相关计算等，自动校准和补偿环境因素(如温度、压力)引起的测量误差‌。

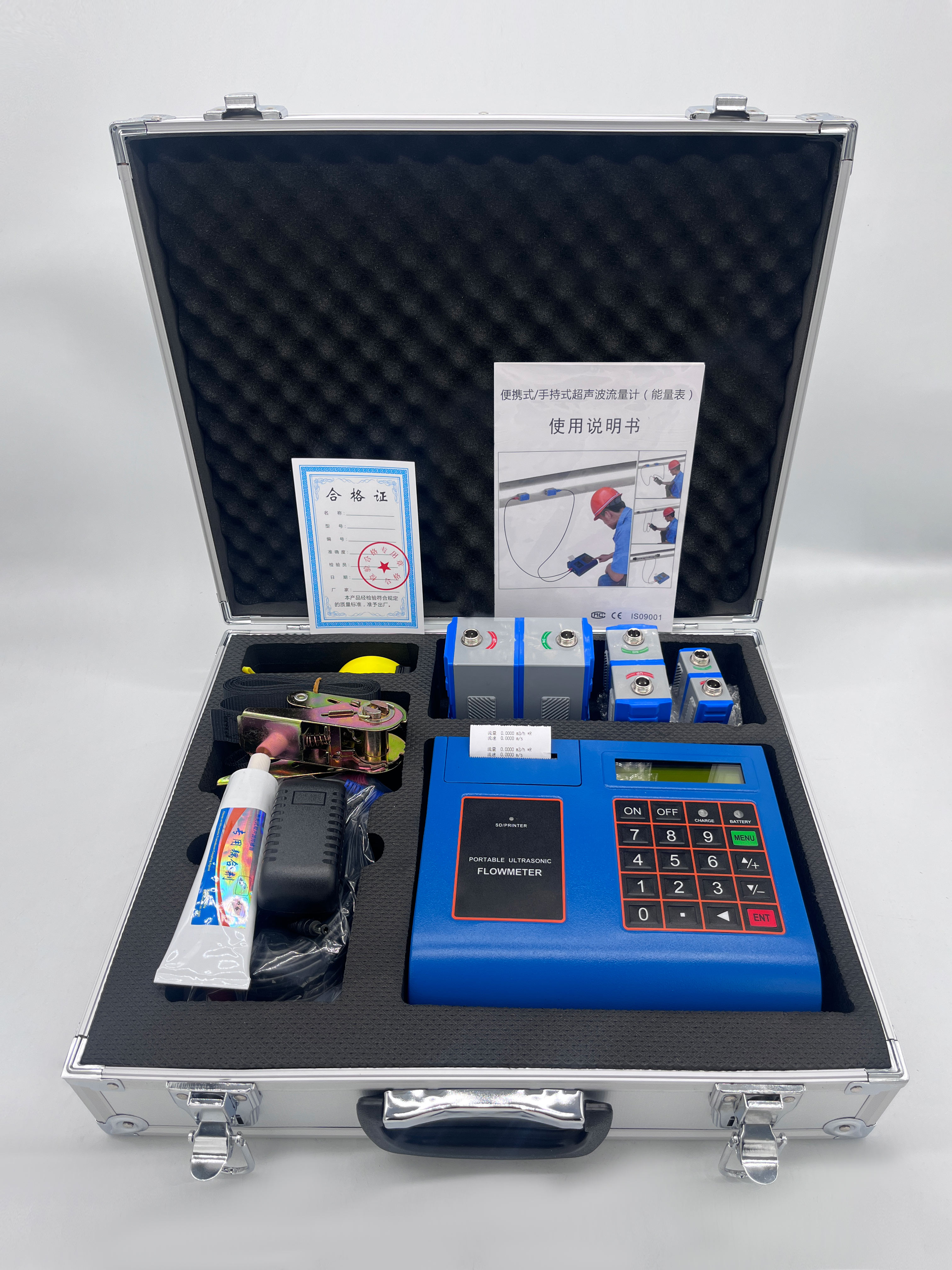

3、小巧轻便‌

手持终端设计，重量轻，便于携带。
通常配备图形显示界面，可实时显示流速、流量、水位、水温等数据‌。

4、适应性强‌

探头防护等级可达IP68，可在恶劣环境和污水水质下长期工作。
外壳采用PC工程塑料，配套手提箱，方便随测随走‌。

三、便携式设计对工作原理的影响

便携式设计在保持超声波流量计基本工作原理的同时，也带来了一些独特的影响：

1、非接触式测量‌

便携式设备多采用外夹式安装，无需破坏管道，安装简单快捷。
这种设计既保持了测量精度，又提高了使用的便利性。

2、测量频率调整‌

为节省电力，便携式设备可能会调整测量频率，这可能会影响响应时间。
但现代设备通过优化算法，在保证精度的同时实现了快速响应‌。

3、多功能集成‌

便携式设备通常集成压力水位传感器，可直接测量水深、水温等参数。
这种集成设计使得测量更加全面，特别适合复杂环境下的流量监测‌。

便携式超声波流量计通过上述设计，在保持高精度测量的同时，大大提高了使用的灵活性和便利性，使其成为现场流量测量的理想选择。
