管段式超声波热量表

所属分类:超声波热量表

产品型号:

产品概述:


联系我们         获取资料

产品描述


技术参数

材质不锈钢,铜精度等级1
适用介质气体,液体,气固,液固,其他,热水,冷水,污水款式电子带数显
转换器形式一体式公称直径6000mm
压力范围高压工作压力1.6Mpa
温度范围高温工作温度-30-160℃
防爆标志ip68产地国产
加工定制

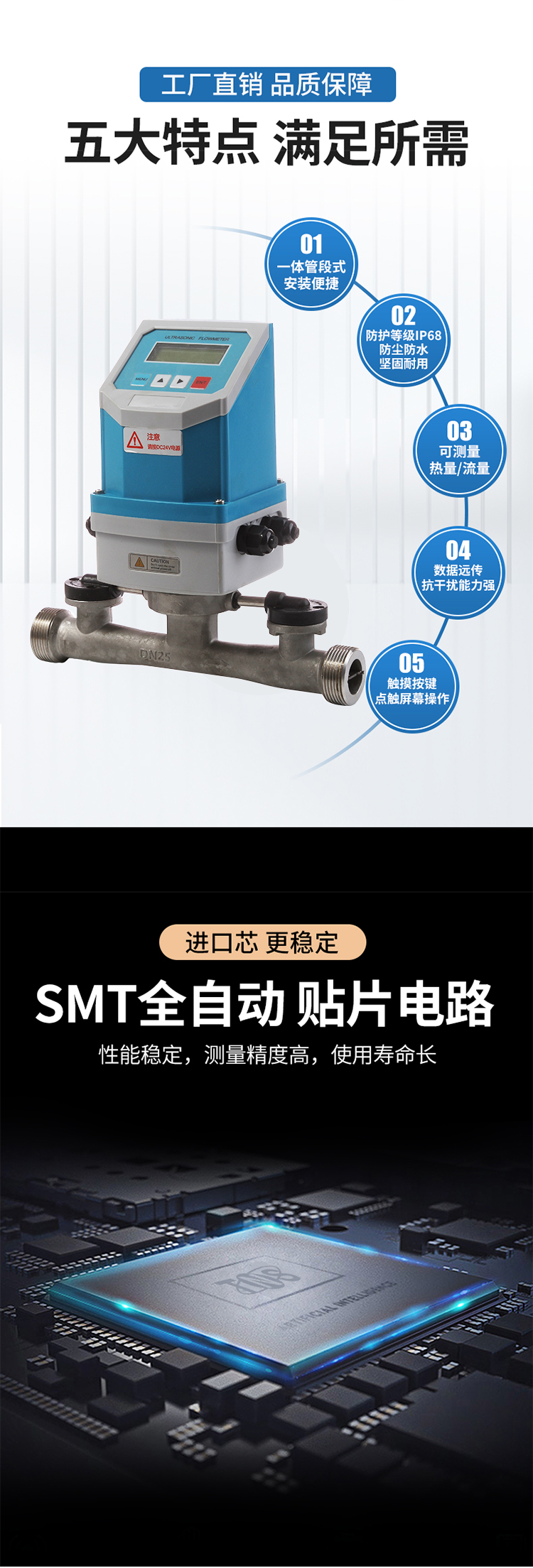

  管段式超声波热量表广泛应用于各种工业现场、水资源监测、农田灌溉等。操作简单,可直接用磁性棒在主机外进行菜单操作,同时支持四键键盘菜单操作。配接温度传感器可实现热量测量。适用于系统集成配套,水资源、节能、供排水、热力等联网监控项目的流量、热量计量。

管段式超声波热量表特点:

  高精度测量二级精度

  测量范围大选用不同型号的传感器,可实现口径DN15~DN6000mm管道流量的测量

  操作方便即可用磁性棒在主机上进行菜单操作,还支持开盖通过四按键键盘进行

菜单操作

  强大的记忆功能自动记忆前512日、前128月、*年累积流量,自动记忆前64次

来电和断电时间和流量

  传输距离远、组网快捷RS485总线通讯,采用普通电缆即可,组网十分方便、快捷

  热量测量配接温度传感器,可实现热量测量

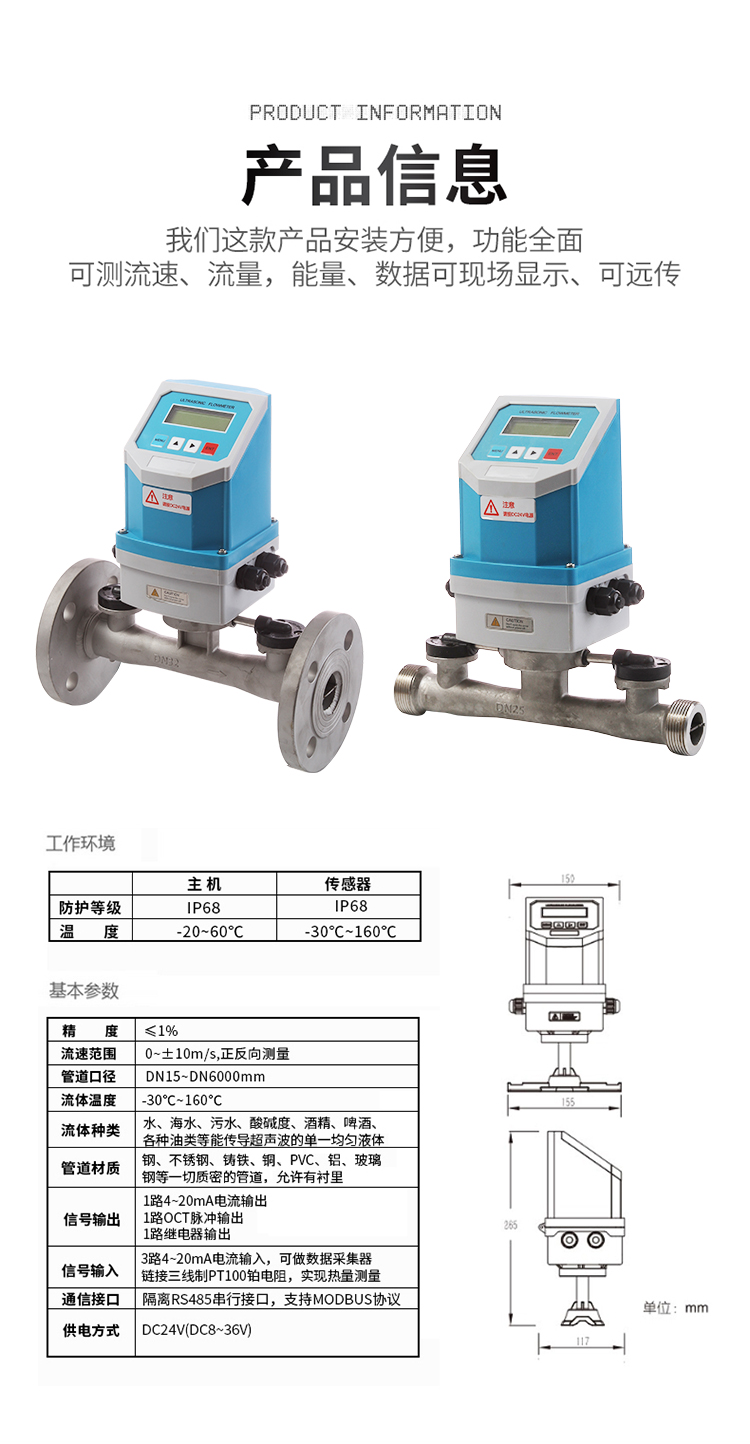

  类   别                        性能、参数











主    机

原    理

超声波时差原理,4 字节IEEE754 浮点运算

精    度

流量:由于±1%

操    作

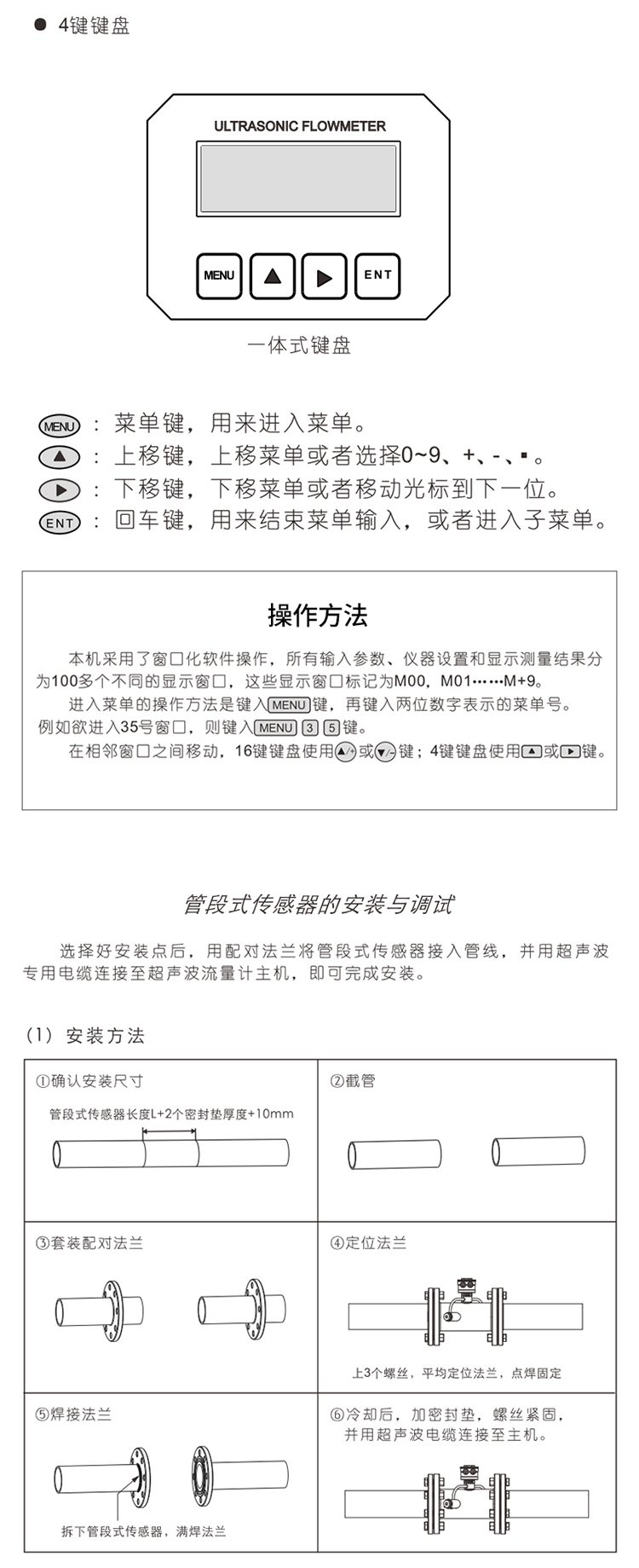

支持4键磁性棒操作或4键轻触键盘、模拟键盘软件



信号输出

1路4~20mA电流输出,阻抗0-1K,精度0.1%

1路OCT脉冲输出(脉冲宽度6-1000ms,默认200ms)

1路继电器输出

信号输入

3路4~20mA电流输入,精度0.1%,可采集温度、压力、液位等信号

可连接三线制PT100铂电阻,实现热量测量,

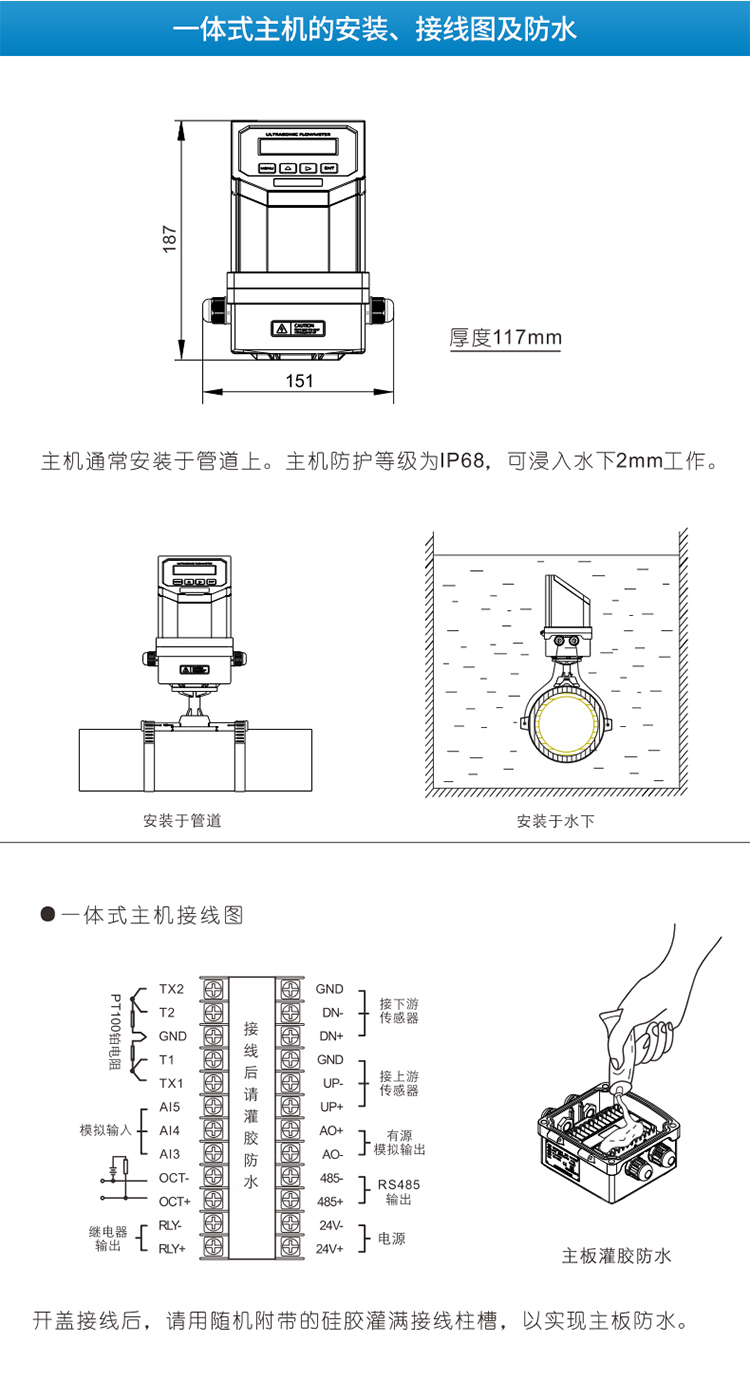

数据接口

隔离RS485串行接口,可通过PC电脑对流量计进行升级,支持MODBUS等协议

电缆

定制双绞线,一般情况下限于50米;选用RS485通讯,传输距离可达千米以上

管道情况

管    材

钢,不锈钢,铸铁,水泥管、铜、PVC、铝、玻璃钢等一切质密的管道,允许有衬里

管 内 径

15-6000mm

直 管 段

传感器安装点满足:上游10D,下游5D,距泵出口处30D(D 是指管径)





测量介质

种    类

水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

温    度

标准探头:-30~90℃,高温探头:-30~160℃

浊    度

10000 ppm 且气泡含量小

流    速

0~±10 m/s

工作环境

温    度

主机:-20~60℃,流量传感器:-30℃~160℃

湿    度

主机:85%RH;流量传感器:可浸水工作,水深≤2m(注:传感器灌胶后)

电    源

DC8~36V或AC85~264V(选配)

功    耗

1.5W
